配電柜是電機控制中心的通用名稱。配電柜用于負載分散且電路較少的情況。通常我們看到配電柜安裝在一個相對隱蔽的角落。
配電柜型號
配電柜型號有很多，通常不同的制造商有他們自己的型號。
國內型號有MLS、GCS、GCK GGD等。；
國外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。
通用標準型號是GB7251.1
配電柜型號標簽
首先位:開路低電壓開關柜，閉合低電壓開關柜
第二名:固相萃取，固相萃取，混合萃取。
第三名:l(或D)-電源，K-控制，S-森源電氣系統
GGD更便宜，GCS和GCK更經濟。
示例:GGD/M/J①②③
g-交流低電壓配電柜
電氣部件的固定安裝和布線
d-電氣柜
m面板操作
靜電電容器
①-設計序列號:1。斷裂能力為15kA；2.斷裂能力為30kA；3.斷裂能力為50kA
(2)-主電路方案代碼
(3)-輔助電路方案代碼
配電柜圖紙細節
1.當我們看到一個以上的家庭平時用電，他們中的大多數是從a 配電柜發來的。這就是簡單的接線圖的樣子。
低電壓配電柜一次系統圖
2.配電板的電路圖分為一級原理圖和二級原理圖:一級原理圖為一級電路原理圖，二級原理圖為控制電路原理圖。

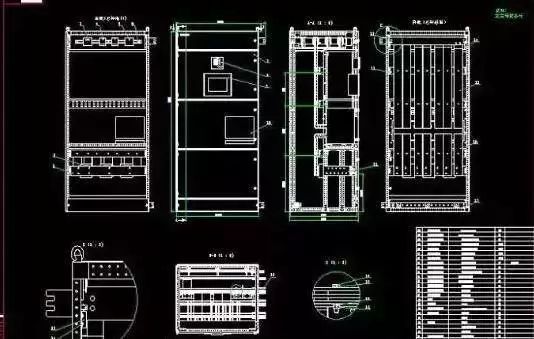

智能配電柜繪圖
配電箱機柜標識
GCK，GCS，MNS是低壓萃取開關柜；
GGD，GDH、PGL固定在低電壓開關柜；
XZW合成配電箱；ZBW盒變電站；
XL，GXL低壓配電柜，施工現場箱；
JXF電器控制箱；
PZ20、PZ30系列終端照明配電箱；
XDD計量箱
PXT (R) K-□/□-□/□-□/□/□-□/IP □系列規格型號解釋:
(1)PXT開包配電箱，暗包加(R)
(2)K是表1所示的串聯接線方法。
(3)□/□額定電流/額定短期耐受電流容量:以數字表示，250/10:額定電流250A/額定短期耐受電流容量10kA，可根據客戶要求降低。
(4)□/□輸入線型:□/1單相輸入；□/3三相輸入；1/3表示混合輸入
(5)□×□出口電路:單相電路×三相電路、6×3單相6電路、三相3電路
(6)□/ □主開關類型/保護等級；1/IP30單相主開關/IP30；3/IP30三相主開關/IP30
表1:
序列號漢語拼音前綴漢語解釋裝配圖編號電氣原理圖編號
1 JL計量箱PXT01 PXT01 dq系列
2 CZ插座盒PXT02 PXT02 dq系列
3 ZM燈箱PXT03 PXT03 dq系列
4 DL電源盒PXT04 PXT04 dq系列
5 JC計量插座盒PXT05 PXT05 dq系列
6 JZ計量照明箱PXT06 PXT06 dq系列
7 JD計量電源盒PXT07 PXT07 dq系列
8 ZC照明插座盒PXT08 PXT08 dq系列
9 DC電源插座盒PXT09 PXT09 dq系列
10 DZ電源照明箱PXT10 PXT10 dq系列
11 HH混合功能盒PXT11 PXT11 dq系列
12 ZN智能箱PXT12 PXT12 dq系列
電氣柜名稱編號規格型號
高壓開關柜 AH
高壓計量柜
高電壓配電柜 AA
高壓電容器柜
低壓電源配電箱機柜接入點
低壓照明配電箱機柜鋁
應急電源配電箱機柜APE
應急照明配電箱機柜照明
低壓負荷開關柜
用于低壓電容器補償柜的自動控制或自動控制面板
直流電配電箱機柜交流電
操作信號柜組件
控制面板柜交流電
繼電保護柜
計量柜的AW
聲發射激勵柜
低壓漏電斷路器柜的電弧
雙電源自動開關柜at
多個電源配電箱機柜調幅
刀閘柜AK
電源插座盒
建筑自動化控制盒
自動火災報警控制器盒
中航設備監控箱
家用配電箱添加:
