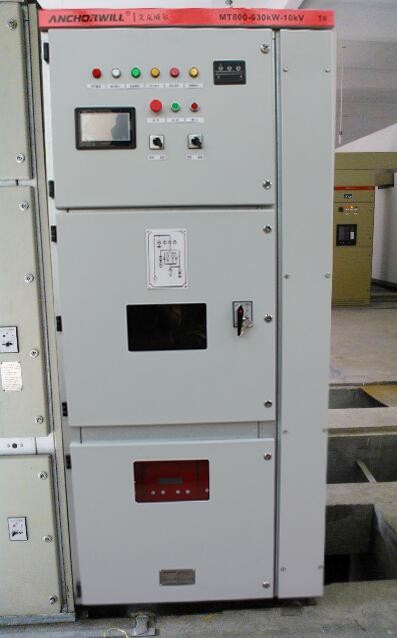

如何選擇10KV高壓開關柜

10KV高壓開關柜主要包括kyn28高壓開關柜，xgn高壓開關柜和hxgn高壓開關柜。那么對于這三個10KV高壓開關柜該如何選擇呢？

10KV高壓開關柜主要分為固定式和手車式。就結構而言，它分為開放式、半封閉式和封閉式。就使用環境而言，它可以分為室內和室外。在操作方式上，有電磁操作機構、彈簧操作機構和手動操作機構。10KV高壓開關柜時，應根據使用環境選擇用戶內部型或室外型，固定型或手車型應根據開關柜的數量和可靠性要求確定。固定開關柜比手推車便宜，但不太靈活。對于可靠性要求不高且開關柜變電站數量較少的變電站，盡量選擇固定開關柜以減少投資。開關柜的主要方案應結合高接線設計確定，且開關柜的主要方案可參考相關電氣手冊。根據控制、測量、保護、信號等方面的要求，選擇或設計二次接線。選擇開關柜后，應根據使用條件(海拔、環境溫度、相對溫度、日照、風速、日溫差等)檢查機柜中的主要部件。)和短路狀況。選擇操作機構時，應根據變電站的操作電源來確定。DC操作電源(硅整流器、蓄電池等)的地方應盡量采用電磁操作機構。)。在小型變電站中使用手動操作機構相對簡單，但是開關柜的截止流量應該被大大削弱。

訂購10KV高壓開關柜時，向制造商提供的信息通常如下:

1.高壓開關柜型號，一次線方案編號，變電站二次接線圖及所用操作機構；

2.高電壓開關柜布局圖；

3.高壓開關柜二次接線圖和端子圖；如果選擇二次接線標準圖的集中方案，應標明方案編號和控制回路電壓。

4.訂購時，說明是否需要柜內的可變設備，并注明電流互感器的變化率；

5.如需采用非標準一、二次回路方案或委托制造商設計，可與制造商協商。

更多選型規格報價定制等問題可及時聯系廠家，以上就是如何選擇10KV高壓開關柜全部內容。
