首先，配電箱和配電柜之間的區別

1.概念上的區別

(1)配電箱

配電箱是一個內部帶有電源開關和安全裝置的小型配電箱。該結構相對簡單，主要用于終端配電。配電箱是供電系統中的較后一個配電設施。A 配電箱可以是電源輸入線和多個電源輸出電路。電源輸出電路從配電箱引出至每個電源負載。因為配電箱的體積小，不能放入大型配電設備，所以配電箱的容量不大。一般情況下，8個小負載布置在a 配電箱、配電箱的供電負載的中心，電力通過電纜或電線輸送到負載。

(2)配電柜

配電柜是容量為配電箱的上層配電設備，可放置較大的電氣設備，一般用作中等容量負荷的配電設備，包括配電箱和電機等。并且其適用容量在各種工藝領域中不同，一般從幾千瓦到幾十千瓦不等。在傳統的2+漏電保護和短路保護的基礎上，還提供過壓保護、點火和斷電、雷擊保護、自動供電、溫度保護、功率限制、故障記錄、自檢功能、學習和記憶、移動互聯可視化和數字化等功能。

2.功能區別

簡而言之，分配電能的盒子叫做配電箱，配電箱。它主要用于控制和分配電氣設備，防止線路過載、短路和漏電。配電箱安裝在各種地方，如學校、機構、醫院、工廠、車間、家庭等。，如照明配電箱，電源配電箱，等等。配電箱體積小，可以藏在墻上，可以站在地上。

二。傳統標準 低壓電氣設備、器具和材料的額定電壓不超過1千伏交流電和1.5千伏DC。高壓電氣設備、器具和材料的額定電壓高于1千伏交流電和1.5千伏DC。高壓系統的接線和移交測試必須符合GB50150。接地或接零支線必須分別與相應的干線相連，不允許串聯。

箱的鐵皮厚度要求為1.5毫米，家用計價器箱可為1.2毫米，大箱和地柜應適當加厚。電涌保護器一般采用防雷辦公室或氣象局指定的產品。看設計是否配有泄漏檢測器，配電箱適當預留位置。塑殼開關和漏電保護應符合設計要求。通常，應安裝設備開關。

對于那些有動力機器的人，無論是雙速控制還是單速控制，都必須實現設計清晰的功率控制開關型號和品牌。盒內的設計線必須符合要求，線徑和顏色(與設計的相數和顏色一致)。

三，配電柜接線圖 配電箱低壓電器，由熔斷器、交流接觸器、剩余電流保護器、電容器和儀表等組成。環境空氣溫度上限不得超過40℃；24小時平均環境空氣溫度不得超過35℃；環境空氣溫度下限不低于-5℃或-25℃。

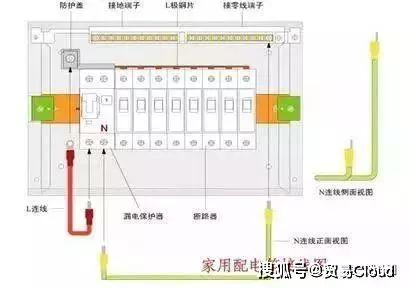

(配電柜接線圖)

農村電網改造配電箱戶外運行。它不僅能在陽光直射下產生高溫，還能在工作過程中產生熱量。因此，在夏季高溫季節，箱內溫度將達到60℃以上，遠遠高于這些電器規定的環境溫度。

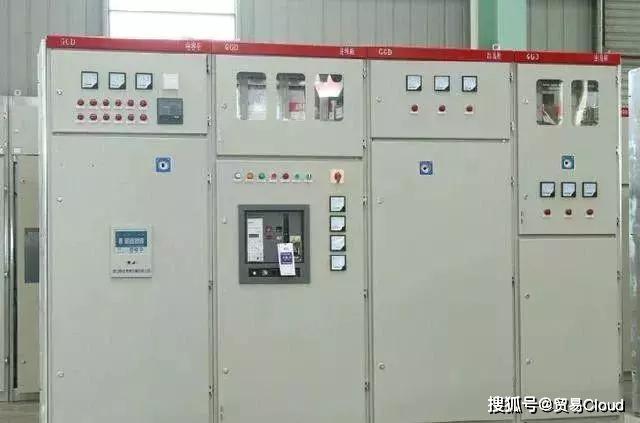

抽屜開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。

每個功能單元之間也有隔離措施。抽屜類型開關柜具有更高的可靠性、安全性和互換性。它更高級開關柜，開關柜主要指抽屜類型開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(配電柜接線圖)

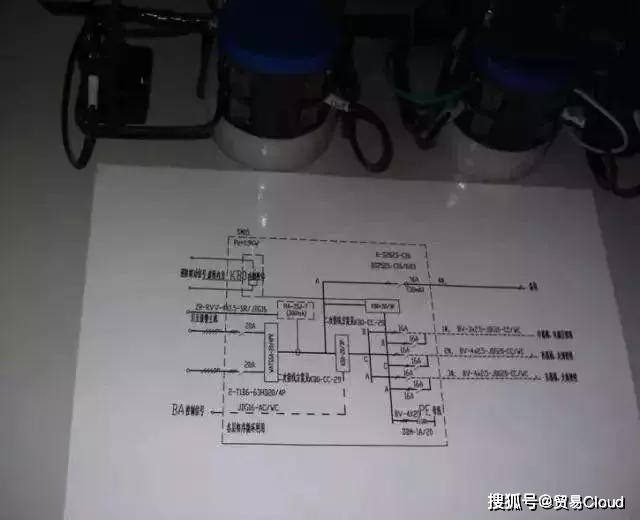

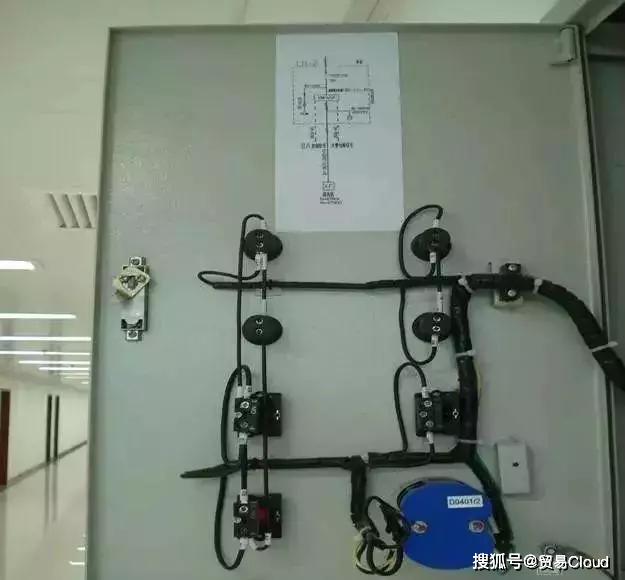

電路圖被薄膜覆蓋，具有很強的持久性。配電箱電纜表示引入位置和回路、電纜內徑和方向。

(二次線裝訂)

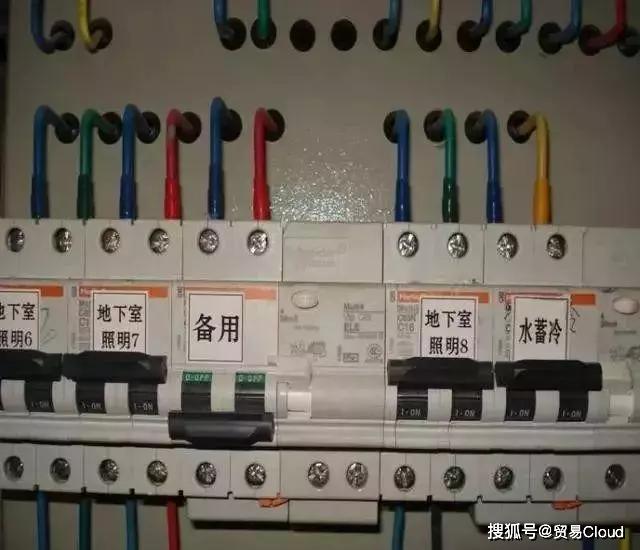

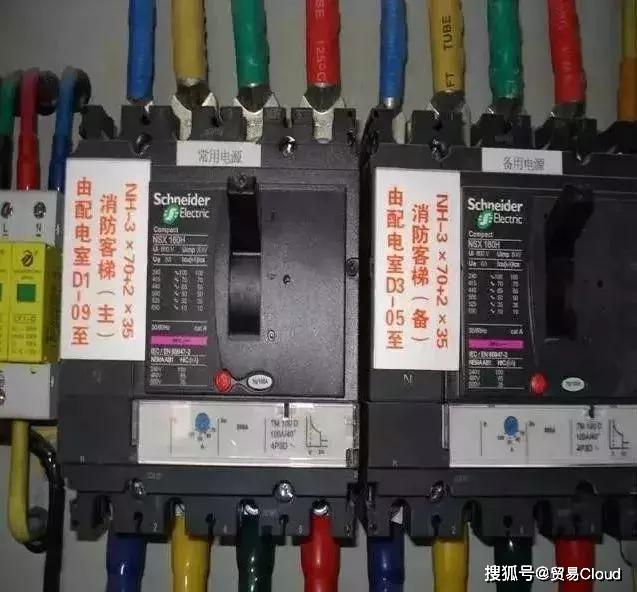

(開關指示打印生產線末端的熱收縮管)

(不能使用配電箱作為橋梁支撐)

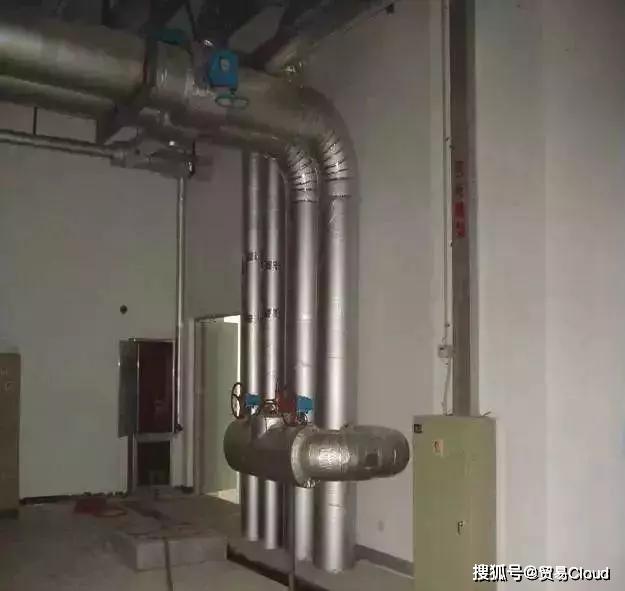

四、配電箱安裝位置要求 為保證安全使用，配電箱與加熱管的距離不應小于300毫米；；不少于200毫米；有給排水管道；用煤氣管時，儀表不應小于300毫米

配電箱不應設置在散熱器上方，也不應安裝在水池的上下兩側。如果必須安裝在水池兩側，應采取防水和排水措施。

配電箱不應設置在樓梯踏步的側壁上。配電箱如果安裝在墻角，其位置應能保證箱門打開180℃。配電箱不應設置在建筑物的縱橫墻的交接處，也不應設置在建筑物外墻的內側，以防止室內外溫差變化過大和箱體冷凝不安全。普通磚砌體墻，在門、窗、洞口設置配電箱，框邊距門、窗、洞口邊不應小于370毫米..寬度300毫米及以上配電箱時，應在頂部設置過梁。

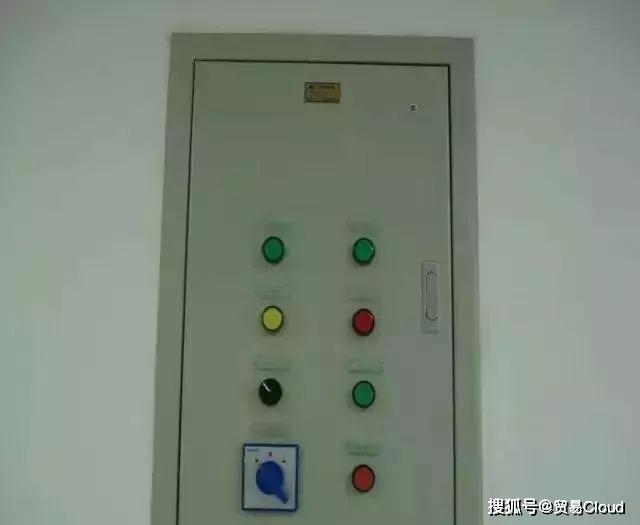

(1)電源箱二次線服從命令，帶電箱蓋橋接良好。

(2)消防控制室、消防泵房、防排煙風機室、消防電氣設備、消防電梯等的供電，在配電線路的較后一層配電箱處設置自動開關裝置。

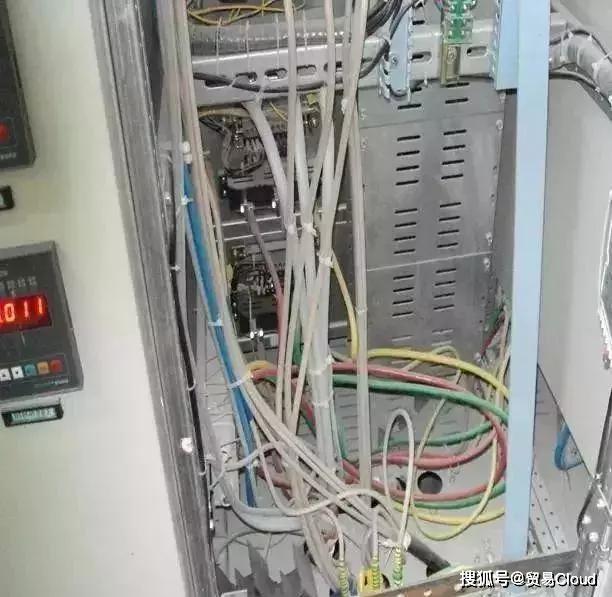

(分配混亂，不注意，隨意拉)

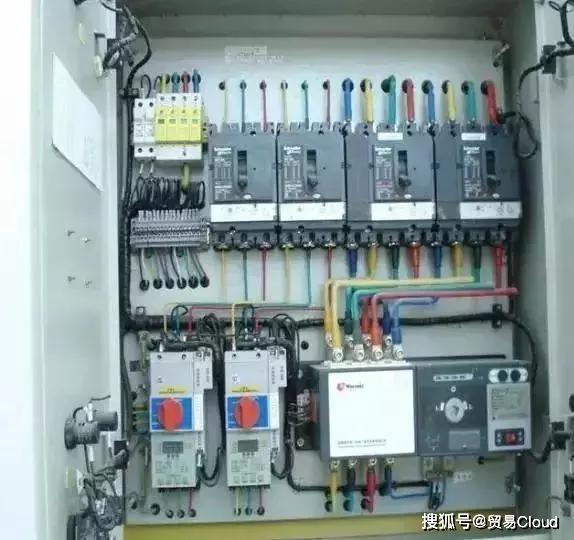

五、電力線路電涌保護器安裝的規定 各級供電線路的電涌保護器應分別安裝在被保護設備供電線路的前端，電涌保護器的每個端子應與配電箱以內的線路同名端連接；電涌保護器的接地端子應連接至配電箱保護接地線的接地端子板，且配電箱的接地端子板應連接至防雷區內的等電位接地端子板。

各級電涌保護器的連接線應平直，其截面積應與保護器相匹配，長度不超過0.5m:帶有連接端子的電源線的電涌保護器應卷曲。帶端子的電涌保護器應通過線頭與端子連接。

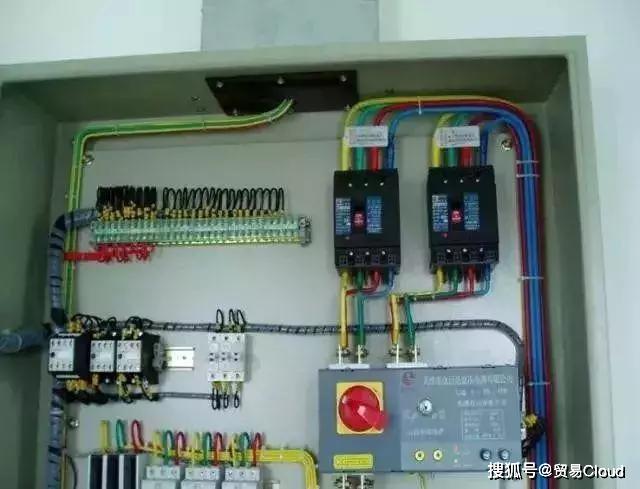

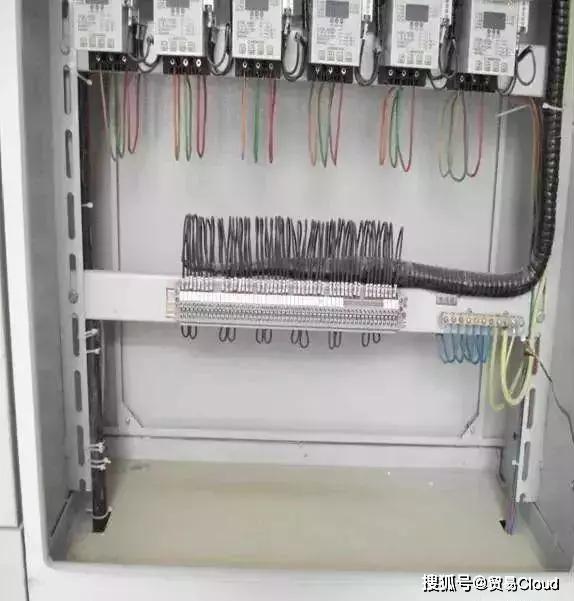

(布線到位)

(開關盒)

(保護線長度)

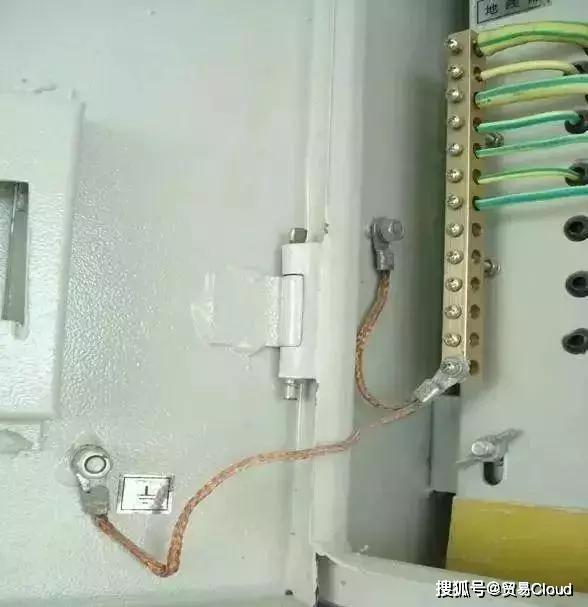

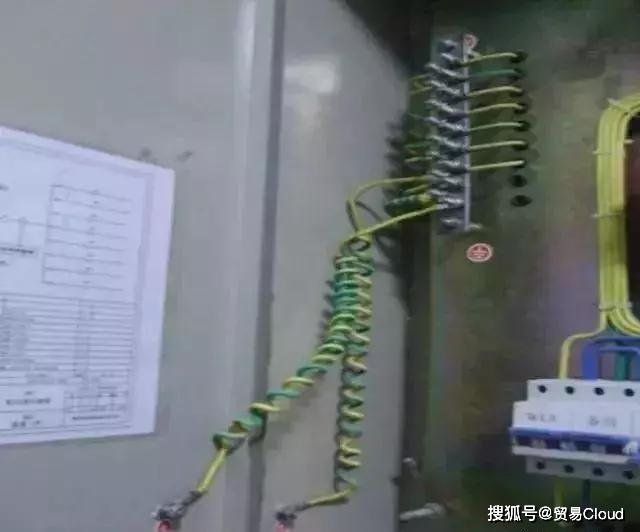

Vi .有關注意事項 不同電路的PE線不能壓接在同一端子上，從而無法保證各電路的電氣安全。

金屬線槽和橋架不能用作其他設備接地的連續導體。

插座的PE線不能串聯。

用于電纜接地的聚乙烯端頭未標有熱縮管或黃綠色色帶。

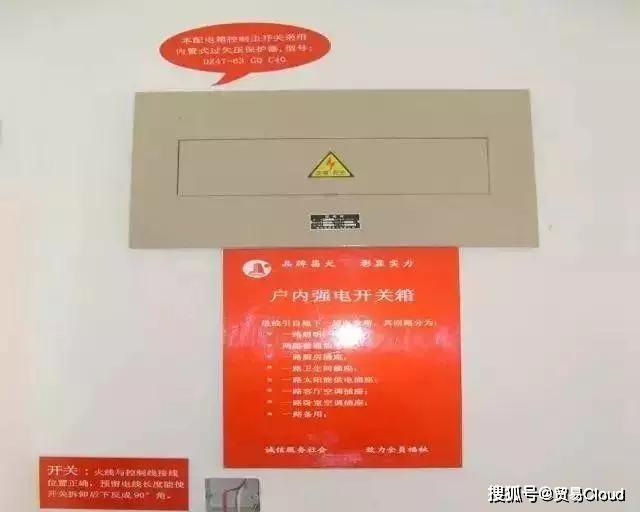

住宅開關箱應增加過壓和欠壓保護器。

配電箱預制落料孔鐵片脫落后，應將其堵塞，進線口應設有保護開口或護套。

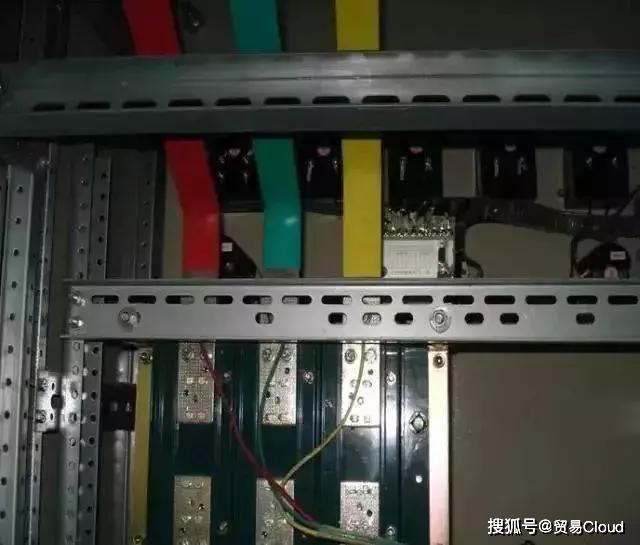

匯流條的一個端子較多可壓兩根電線——應使用錫制內襯和線頭。
