布線原理

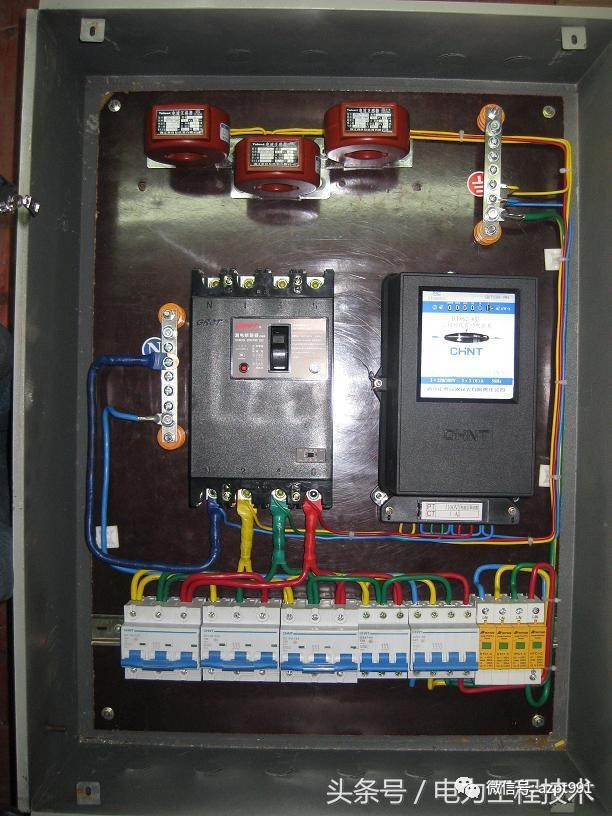

2.1接線應平直、整齊、統一，走線合理，接觸不松動，便于檢查和維護。2.2路線通道應盡可能少且水平、平坦和垂直。同一通道內的導線應分類集中，平行排列或捆扎時，單層應緊貼敷設面。

2.3同一水平的導線應高低一致，不得交叉。需要穿越時，允許水平穿越，但路線必須合理，不允許多級穿越。

2.4非直線應水平、平坦、垂直，變換方向應垂直90度(拐角的彎曲半徑約為直線經度的兩倍)。2.5如果上、下或左、右觸頭不在同一垂直或水平線上，不得采用對角線連接。2.6電線與端子連接時，不得在絕緣層中，不得在反回路中，裸露的銅不得超過1毫米

2.7同一元件和統一電路(或功能相同的元件和電路)的不同觸點的導線間距和彎曲弧度應一致。

2.8每個端子只允許連接一根電線，每個電氣元件端子不允許連接兩根以上的電線。2.9接線時嚴禁損壞絕緣層和線芯。

2.10二次接線應遠離滅弧元件，且不得干擾電器的運行。

2.11電流表和分流器之間的連接不應通過端子。電流表和電流互感器之間的連接必須通過測試端子。

2.12二次接線不得交替穿過母線。

2.13成套電氣產品絕緣導線的較小橫截面積為1.0mm?2；對于低電平(≤100伏)線路，截面積小于1.0mm2電線。2.14接線不應使端子承受額外應力。

2.15電線接入終端應使用銅連接器。如果不允許使用銅連接器，軟電線應緊密纏繞并鍍錫以便于接近，單根電線應做成羊眼插座以便于接近。

2.16在給線槽布線時，包括絕緣層在內的導體總截面積不得大于線槽截面積的60%；束線

布線應按照纏繞管的規格進行，但較大數量不得超過30根。

2.17布線應垂直或水平規則分布，不得歪斜或交叉。2.18柜內弱電配線和強電應分開敷設。2.19集中布端子的短接線不得進入線槽。

2.20面板和柜體的接地跨接線不應包在線束中(單獨敷設)。

2.21剝線必須使用專用工具(剝線鉗剝4 mm2；和下面的電線，6 mm?2；應使用電工刀切斷上述電線)。

2.22當端子連接到兩根導線上時，應在之前添加銅墊片，以確保端子壓平且接觸良好。2.23當導體的橫截面積不同時，應放置橫截面積大的下層和橫截面積小的上層。2.24使用的材料

BV單股銅芯線、BVR多股銅芯線、線槽、絕緣套管、線夾(大、中、小)、3 * 150毫米電纜扎帶、OT(UT、IT)銅接頭、絕緣塑料帶、數字管、標簽和纏繞管。

二次接線流程

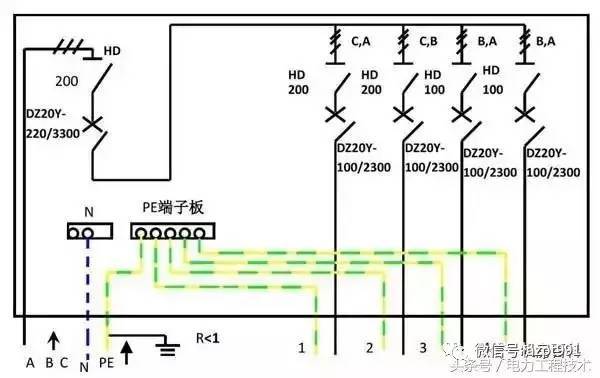

1、根據原理圖，不要在同一位置接端子，不要用3根導線連接一個端子。如果有錯誤，那就不一樣了。我們只能根據示意圖逐一檢查。

22

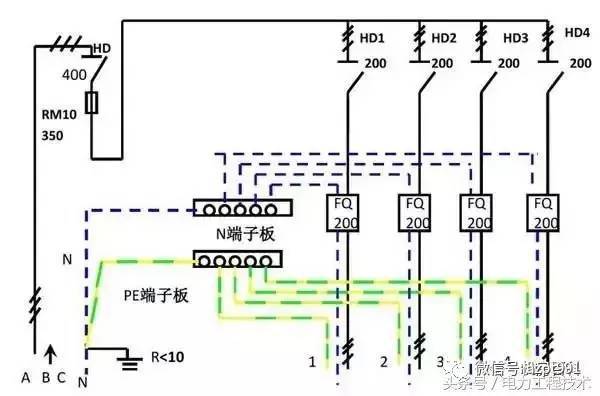

(1)導體截面的選擇

主電源(交流220伏)電壓回路的線路為1.5平方毫米；當前循環使用2.5平方毫米。電池通常使用1.5平方毫米。

(2)接線時，檢查導線兩端的信號是否一致，以免造成不必要的錯誤。

(3)較重要的是理解原理圖和接線圖。

23

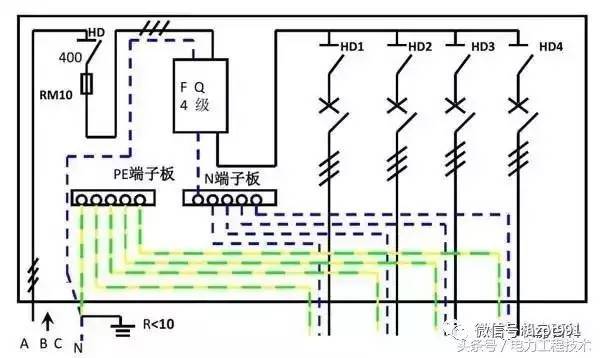

2.如果你是一個新手，你應該首先檢查圖紙，整理出你自己的想法，并且檢查圖紙是否有任何問題。如果你不明白，你可以先找出答案，這有助于劃線。然后我們開始布線。整個接線過程需要仔細注意，當然，如果你是老手，就不必說那么多。

施工人員應仔細閱讀并熟悉二次線符號，用原理圖檢查二次接線圖，確保接線圖正確。

二次接線施工要求:按圖紙施工，接線正確；電線和電氣部件應采用螺栓連接、拼接、焊接或卷曲等方式。，應牢固可靠，接線良好。線路整潔、清晰、美觀。導體絕緣良好，無損傷；機柜中的導體不應有連接器；電路號正確，字跡清晰。

24

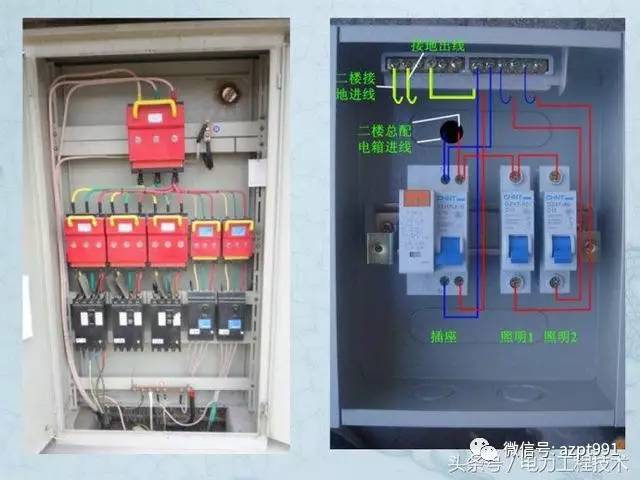

電纜芯線截面的選擇也應滿足以下要求:

(1)電流回路:電流互感器的額定值應準確。此時，如果沒有可靠的依據，較大短路電流可以根據斷路器的電流容量來確定。

(2)電壓回路:當所有保護裝置和安全自動裝置運行時(考慮到發展，當電壓互感器負荷較大時)，從電壓互感器到保護和自動裝置屏的電纜壓降不超過額定電壓的3%。

(3)操作回路:在較大負荷下，從操作母線到設備的電壓降不得超過額定電壓的10%。

25微信搜索:AZPT991搭建水電知識平臺，與成千上萬名水電工一起學習成長

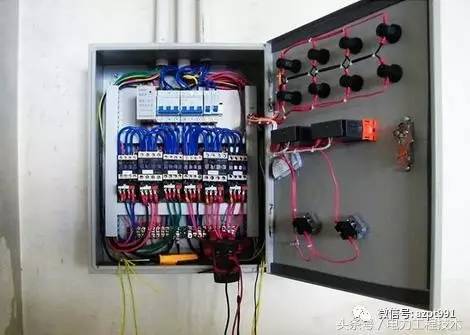

2、電流互感器二次繞組不允許開路，電壓互感器二次側不允許短路二次接線，應熟悉圖紙:

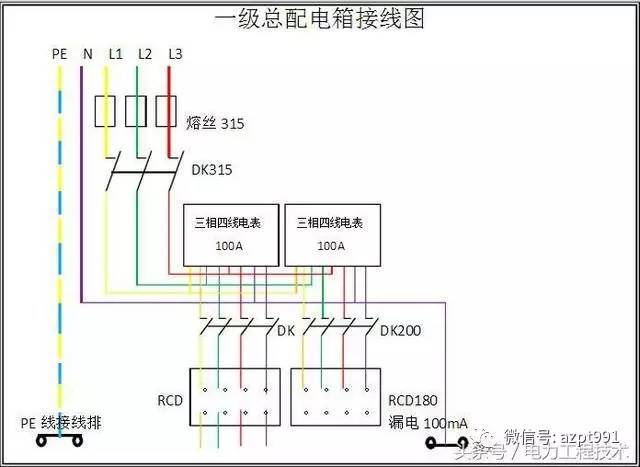

(1)原理圖(顯示各電路的工作原理和相互作用)。該圖很快顯示了次級電路中每個組件的連接模式，也顯示了與初級電路相關的連接)

(2)發展計劃

(3)端子框圖

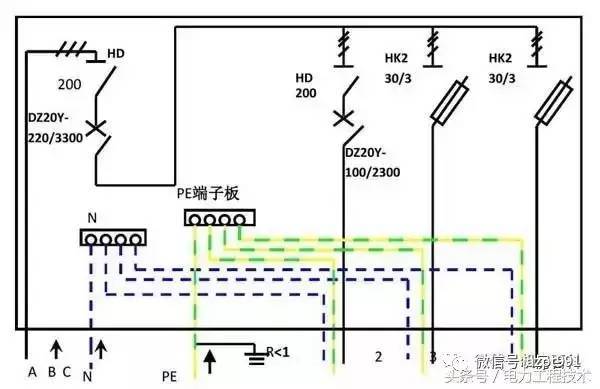

(4)安裝接線圖
