從油燈時代到現在的生活，人們似乎再也不能接受沒有電的生活。在手機需要電、家庭需要電的時代，電已經成為生活中不可或缺的一部分。我們經常看到配電柜，如整個商業建筑、住宅區、發電廠、采礦廠或建筑工地等。，為了確保用電安全，配電箱是必要的。許多專業的電力工人應該更熟悉對配電柜的理解。在這里，編輯器將簡單地共享一些關于配電柜型號、型號、配電柜的常見繪圖的詳細信息。

什么配電柜？

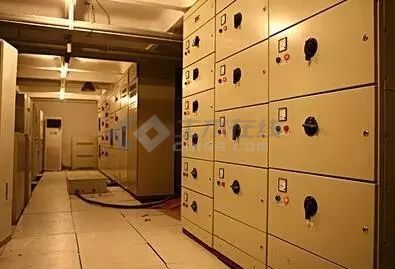

配電柜在我們的日常生活中通常被稱為開關柜。一般來說，我們所看到的配電柜被安排在一個相對隱蔽的角落。它通常根據制造商的訂購要求進行組裝并運送到現場進行安裝。

配電柜型號

配電柜型號有很多，通常不同的制造商有他們自己的型號。國內型號有MLS、GCS、GCKGGD等。；國外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。通用標準型號是GB7251.1

配電柜型號表示

配電柜型號由字母和數字等組成。總的來說:

第一個數字p表示:開路低電壓開關柜，第一個數字g表示:閉合低電壓開關柜。

第二位數字G代表:固定不變，第二位數字C代表:提取類型、固定不變、提取混合類型。

第三位數字L(或D)代表功率，第三位數字K代表控制，第三位數字S代表森電氣系統。

例如:PGD的意思是:開路低電壓開關柜，電氣元件是固定不變的。

配電柜圖紙介紹

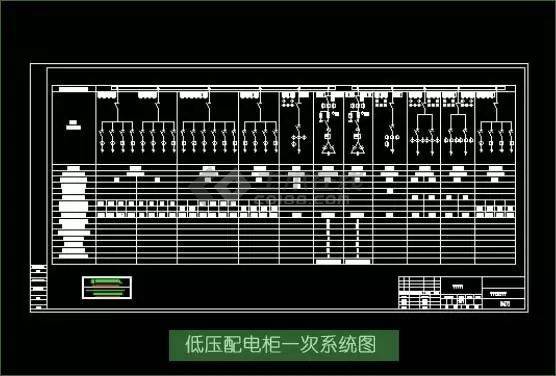

配電板的電路圖分為一級原理圖和二級原理圖。主原理圖指主電路原理圖，副原理圖指控制電路原理圖。

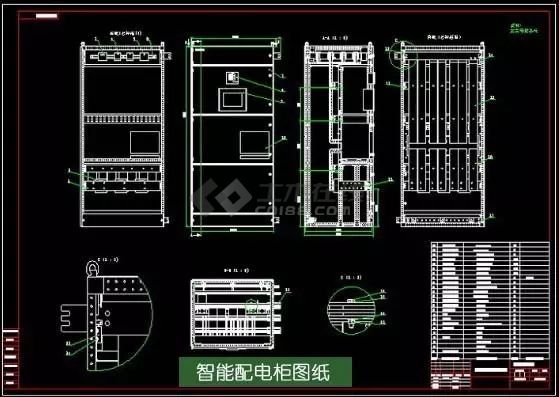

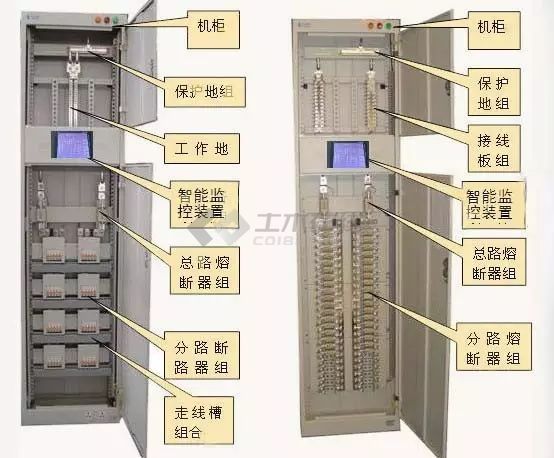

下圖顯示了intelligence 配電柜的原理圖、部署圖和安裝接線圖，都很麻煩。當由電力工人操作時，智能配電柜更簡單。

一般來說配電柜有高壓配電柜和低壓配電柜的區別。不同型號和配電柜的內部結構和技術參數不同。對于需求者來說，選擇合適的配電柜和型號就足夠了，然后問題就出現了。如何選擇配電柜和型號以及我們應該考慮哪些方面？

首先，你應該定義你的需求，并根據你的實際情況選擇最合適的類型。這是選擇時應該遵循的最基本的原則。

第二，最好采用國內知名廠家生產的電樞和國內廠家生產的配電箱和配電柜機柜，不要盲目選擇技術參考值較高的進口品牌機柜，這樣不僅浪費資源，而且在現實生活中可能無法應用。由于進口配電柜中使用的主要部件的品牌不一定與機柜相同，因此在選擇進口配電柜時，應特別注意主要部件的參數。如果某些組件的參數不能滿足要求，則選擇import 配電柜是不合適的。

如果現有的配電柜型號的配電柜制造商不能滿足要求，有必要向制造商提供圖紙或提出自己的要求，要求配電柜制造商進行特殊生產。

提醒大家:任何接觸到電的人，無論是什么產品，都必須注意安全。配電柜不能由可燃材料制成。這是一個非常重要的常識。我想每個人都會知道這個。配電柜在使用過程中必須在一定的情況下，確保安全使用，即使發生事故也要能夠保持在一定的控制范圍內。

★
