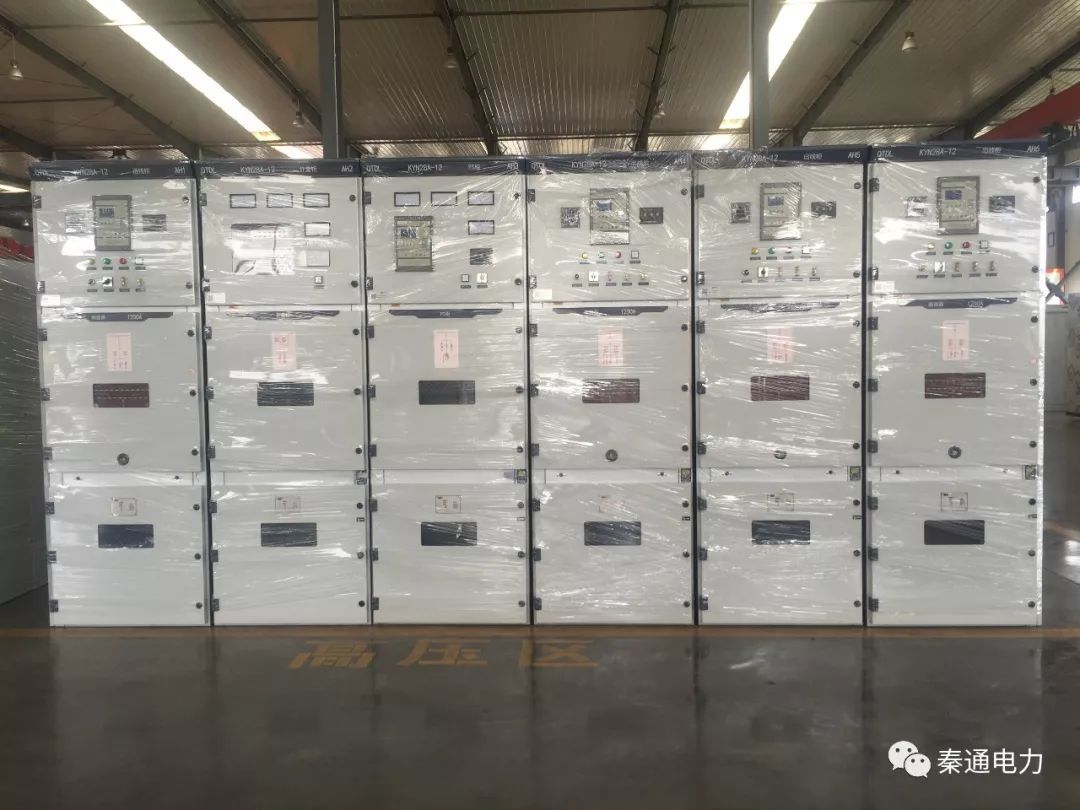

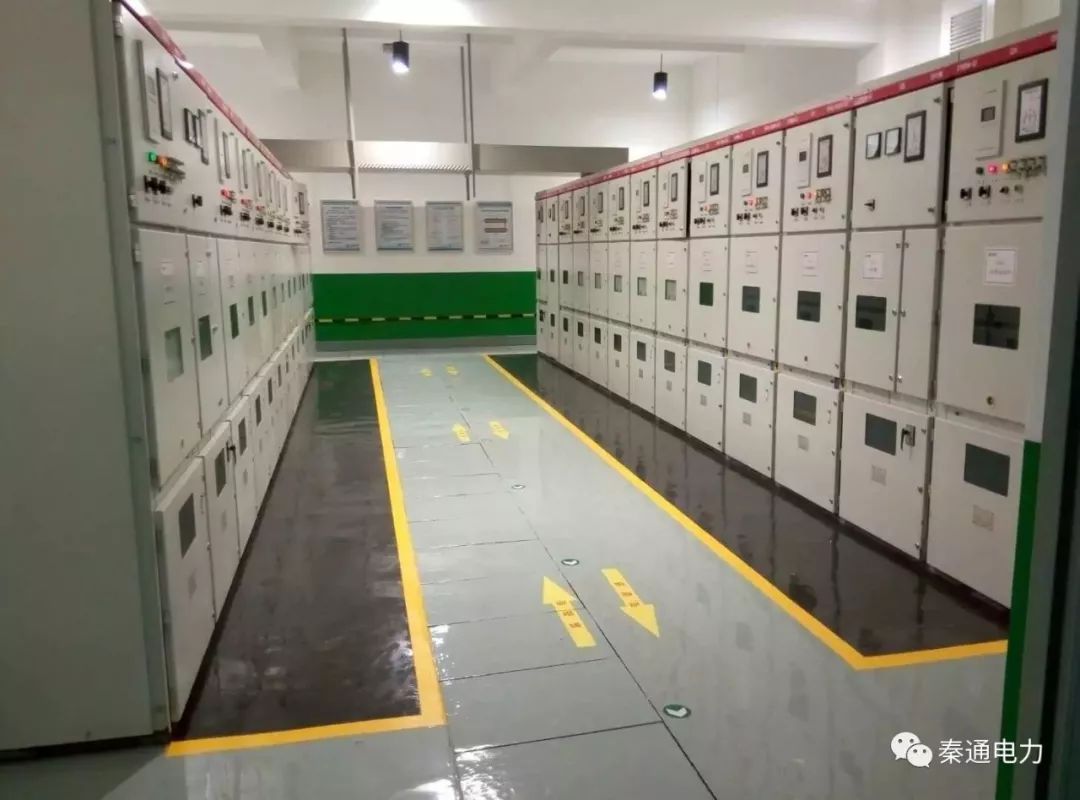

目前，光伏項目裝機容量的快速增長帶動了高壓開關市場的快速擴張，特別是35kV和l0kV中壓開關柜在光伏電站的應用極為廣泛。因此，本文重點分享在簽署中壓開關柜技術協議時容易忽略的幾個要點。

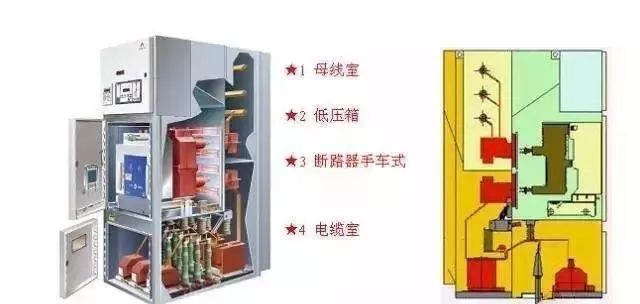

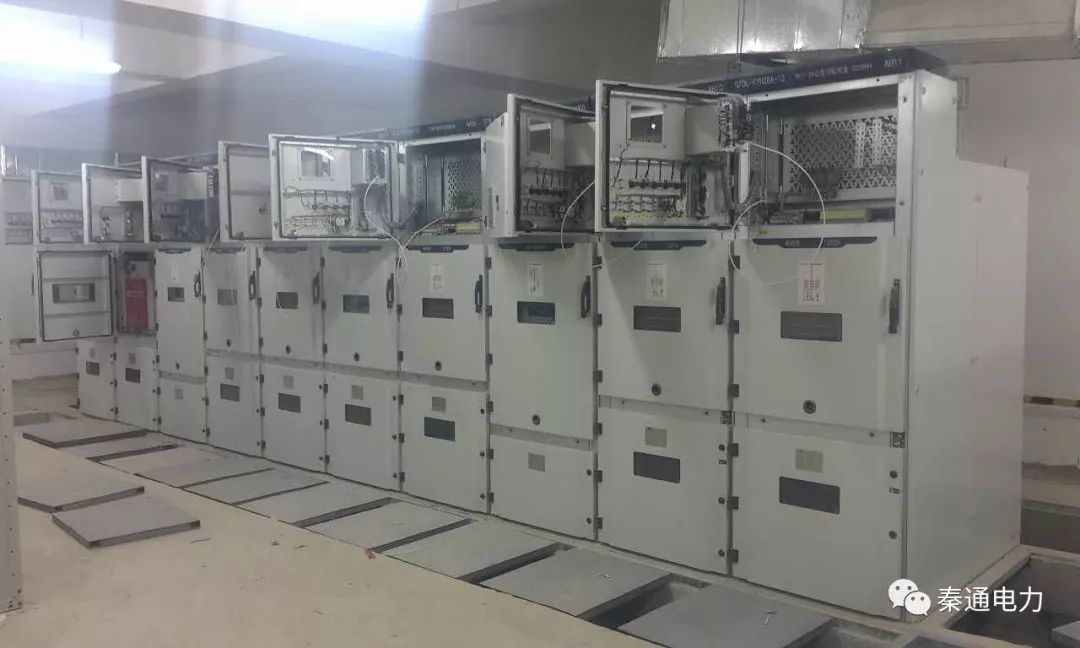

(1)關于機柜結構要求。所有外殼開關柜必須是具有一定機械強度的金屬外殼。柜體內的斷路器室、母線室和電纜室上方設有泄壓通道。二次線鋪設美觀，便于檢查。開關柜范圍內所有主要電氣部件的安裝梁必須是金屬的，并可靠接地。

(2)防護等級要求。10KV、35kV高壓開關柜屬于高壓帶電設備。為了防止人體靠近高壓帶電部分和接觸高壓開關柜的活動部分，在設計開關柜時必須考慮柜體保護等級的要求，對于GG-1A-10和XGN10等10kV固定式開關柜必須滿足保護等級IP3X的要求，對于拆除的JYN和KYN系列，如JYN10。KYN10、KYN110、KYN210等。必須滿足防護等級IP4X的要求。對于35KV固定類型開關柜如XGN140.5等。必須滿足防護等級IP3X的要求。GBC-40.5、JYN-40.5等可移動機柜必須滿足防護等級IP3X的要求?？刹鹦禟YN系列開關柜如KYN40.5、KYN640.5必須滿足防護等級IP4X的要求。

當然開關柜在設計時，我們可以追求更高的保護級別，但問題是隨著保護級別的提高，生產成本相應增加，散熱條件變得更差。因此，我們不能盲目追求更高的保護級別，IP3X和IP4X一般比較合適。

(3)絕緣距離。由于采用10kV和35kV 開關柜來分配三相交流電，因此必須保證相間和相對地之間有一定的絕緣距離，否則會造成短路，危害整個電力系統。因此，在設計開關柜時，必須滿足絕緣距離的要求:如果僅使用空氣作為絕緣介質，且高度為1000米，當10kV的高度超過1000米，相間125毫米或以上，相間300毫米或以上時，絕緣距離應按GB3906進行修正。但是，有時由于配電室的限制，我們生產的外部尺寸開關柜不能滿足絕緣距離的要求，所以可以采用以下方法解決絕緣問題:

首先，在金屬封閉高電壓開關柜時，用非金屬絕緣隔板加強相間或相對絕緣，以滿足減小絕緣距離的要求。但是，必須注意的是，在10kV時，帶電裸導體與絕緣板之間的距離不應小于30毫米，在40.5千伏時，帶電裸導體與絕緣板之間的距離不應小于60毫米。這種方法的缺點是，絕緣隔板受使用環境的影響很大，存在絕緣老化的問題。

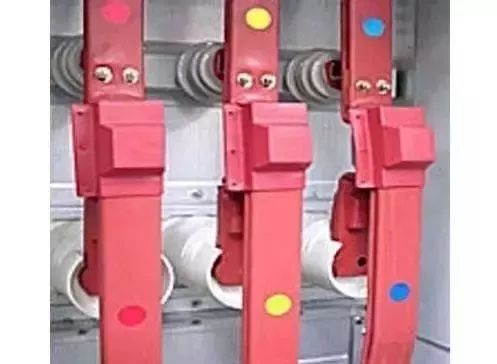

第二，熱收縮套用于熱收縮整個高壓帶電導體。在實踐中，10kV應保證絕緣距離不小于100毫米，35kV應保證絕緣距離不小于200毫米。缺點是熱縮套管也存在絕緣老化的問題。絕緣強度會隨著時間而降低。

總之，在設計允許的情況下，應盡可能使用空氣絕緣，以滿足絕緣要求。

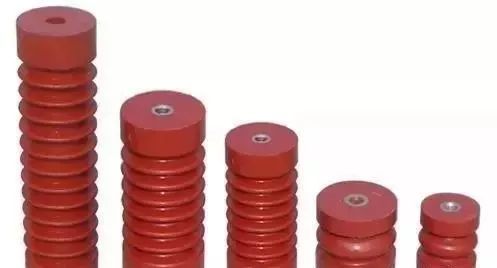

④爬電距離。電力系統是供電部門的核心系統，不能馬虎。用戶通常追求高可靠性。在爬電距離方面，我們對制造商提出了非常嚴格的要求。在實踐中，必須滿足以下條件:在高壓開關柜時，各部件及其支撐絕緣(純瓷和有機絕緣)的外絕緣爬電比(高壓電氣部件外絕緣爬電距離與額定電壓之比)純瓷絕緣為18毫米/千伏，有機絕緣為20毫米/千伏。為了滿足上述要求，我們采取的措施是要求配套制造商增加絕緣子用傘的數量。此外，在開關柜的使用環境相對潮濕的地方，為了防止冷凝，在開關柜的電纜室和斷路器室增加帶溫度控制裝置的加熱器。

⑤五防聯鎖功能。五防聯鎖對開關柜的可靠安全運行非常重要。國家標準對開關柜的五防聯鎖有明確要求。因此，在設計和制造開關柜時必須遵循以下原則:高壓開關柜有五種防誤操作措施，如防止誤拉斷路器、防止隔離開關帶負荷合閘、防止帶地(或接地線)斷路器送電、防止帶地(或接地線)斷路器帶電合閘、防止斷路器誤入帶點區間。目前，為實現五防功能，各廠家對GG-1A、XGN2、JYN、KYN機柜的機械聯鎖有不同的特點和完整的功能。其目的是防止現場工人的誤操作。

⑥溫度上升。在電力系統開關柜的情況下，所有電氣部件在正常運行期間都會產生不同程度的熱量。因此，在GB3906中，明確要求開關柜的各部件的溫升，即柜內各部件的溫升不超過該部件相應標準的規定，易接近的外殼和蓋板的溫升不超過20K。在額定電流和頻率下，主電路的溫升應符合GB763《交流高壓電器長期運行時的加熱》。

為了達到溫升極限，必須做到以下幾點:加強制造工藝開關柜(如母線搭接面鍍銀和燙錫)；在設計中，避免渦流現象或采用非反磁性材料。大電流增加的空氣冷卻裝置。

⑦高壓接地開關柜。開關柜中所有電氣元件都是帶電體，為了保證維護期間的人身安全，所以所有電氣元件必須安全可靠地接地。當設計和制造開關柜時，必須做到以下幾點:沿開關柜的所有寬度方向設置一條專用貫通接地母線，接地母線與接地網連接；開關柜中所有電氣元件的接地必須連接到專用接地母線。
